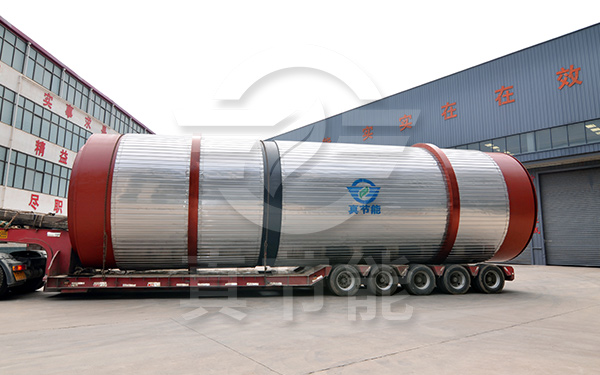

浸出渣因其含水率高、顆?；祀s、腐蝕性較強，需經過烘干減量處理，才能實現合規堆放、資源化回收利用。浸出渣烘干機是針對浸出渣物料特性研發的專用烘干設備，憑借適應性強、處理量大、運行穩定的優勢，成為渣料處置生產線的核心設備。了解浸出渣烘干機的主要組成結構，掌握各部件的功能與作用，是設備規范操作、日常運維、故障排查的基礎，也能幫助企業更好發揮設備作業效能。 筒體結構是設備的核心承載與烘干主體，也是物料換熱的核心區域。該結構采用加厚耐磨防腐鋼材制作，適配浸出渣的物料特點。筒體內部裝配有多種形式的揚料板、打散裝置，可在設備運轉過程中不斷抄起、灑落浸出渣，讓物料與高溫熱風充分接觸，大幅提升熱交換效率。同時，筒體具備良好的密封性能，能有效杜絕熱風外泄、粉塵溢出，既保障烘干溫度穩定，又滿足車間環保生產標準，是保障烘干作業開展的關鍵結構。
傳動支撐結構為設備穩定運行提供動力與支撐保障，主要包含托輪、擋輪、減速機、主電機等部件。整套傳動系統負責驅動筒體勻速轉動，托輪均勻承載筒體與物料的全部重量，擋輪可限制筒體軸向位移，避免設備運行時出現偏移、晃動。減速機與電機搭配，能夠實現動力平穩輸出，保障設備低噪、低負荷運轉。優良的傳動支撐結構，可有效降低設備磨損，延長浸出渣烘干機的連續運行周期，減少故障停機頻次。
熱風供熱系統，決定設備的烘干效率與能耗水平，主要由熱風爐、進風管道、換熱組件組成。該系統可產生穩定的高溫熱風，通過管道均勻送入筒體內部，與物料充分換熱，帶走浸出渣內部水分。也可以利用廢熱資源如鍋爐余熱、廢蒸汽等，有效降低設備整體能耗。針對浸出渣烘干需求，該系統可靈活調節熱風溫度與風速，適配不同含水率的渣料處理需求，保證烘干成品含水率均勻穩定。
進出料及密封除塵結構，是設備環保、順暢運行的重要配套結構。進料裝置實現物料勻速、定量送入筒體，避免進料擁堵、堵料問題；出料裝置負責烘干后物料的平穩輸送，杜絕物料殘留。前后端部的密封組件可有效隔絕內外空氣，防止熱量流失與粉塵外泄。配套的除塵裝置可收集烘干過程中產生的粉塵與廢氣，凈化后達標排放，完全契合工業環保生產要求。
自動化控制系統集成溫控、時控、過載保護、故障報警等功能。操作人員可通過電控系統調節設備轉速、熱風溫度、進料速度等核心參數，實現自動化作業，大幅降低人工操作誤差。 整體而言，浸出渣烘干機通過筒體、傳動系統、熱風系統、密封除塵系統、電控系統的協同配合，形成一套完整的烘干作業體系。各結構各司其職、相互配合，既保障了設備穩定運行，又滿足了工業浸出渣減量化、無害化的處置需求。
